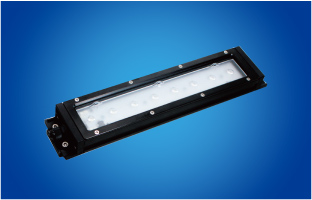

NLE系列

使用定電流驅動方式,即使輸入電壓變動也能保持燈具亮度不變並且能增加LED的壽命。
獨自開發的保護迴路設計,針對電源接通瞬間的突波及不穩定電流或瞬間斷電,皆具保護作用。
本產品皆經過絕緣性測試,非常適合於工具機內部照明。
採用信賴性高世界馳名的LED,本體為鋁製,表面使用半強化玻璃,整體堅固不易損壞。


● 認證:
● 色溫:5,700K
● 本體顏色:黑色
● 理論壽命值:溫度40℃下,40,000小時(以初期照度70%計算)
● 使用溫度:-10℃~40℃(指不結冰的情況下)
● 防護等級:IP67
● 標準配線:3M(VCTF0.5mm²x2C)

◎ 選用配件:
● 本體顏色:銀色
● 角度調整底座(ND-P01)
● 電線護套
● 插壁式AC/DC電源供應器AC100~240V(ND-PM243)
● 固定磁鐵(ND-P04)


標準規格一覽表

型號 圖面 電源 消耗
功率
光通量(lm) 照度1m(lx)
高功率LED 中功率
LED
高功率LED 中功率
LED
無鏡頭 有鏡頭 無鏡頭 有鏡頭
NLE10CN-DC-L1 DC 24V 7W 825 750   275 1,100
NLE13CN-DC-L1 10W 1,050 950   340 1,700
NLE20CN-DC 15W 1,540 1,400   470 1,850
NLE26CN-DC 20W 2,080 1,900   560 3,350
◆NLE40C-DC 28W 3,130 2,850   850 3,250
NLE10SN-DC 7W     750     205
NLE13SN-DC 10W     950     285
◆此印型號電源上方有"NIKKI"字樣,無法使用選配的插壁式電源供應器


外觀尺寸圖

型號/尺寸(mm) A B
NLE10CN/10SN 180 170
NLE13CN/13SN 330 320
NLE20CN 330 320
NLE26CN 530 520
NLE40C 530 520


外觀尺寸圖(埋入式)

型號/尺寸(mm) A B C D
NLE10CNF/10SNF 210 190 150 40
NLE13CNF/13SNF 360 340 300 40
NLE20CNF 360 340 300 40
NLE26CNF 560 540 500 35
NLE40CF 560 540 500 35

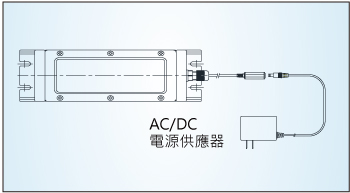

AC/DC電源供應器參考圖

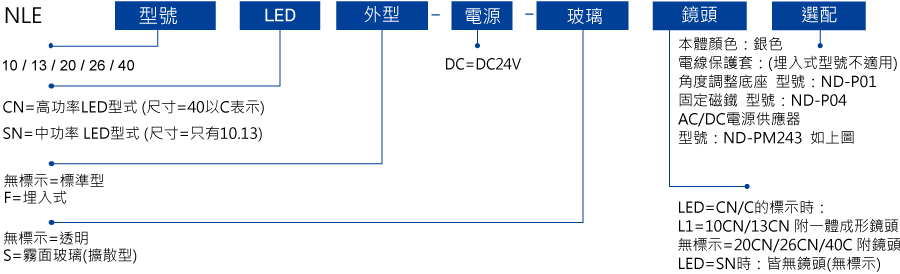

NLE系列選定方式

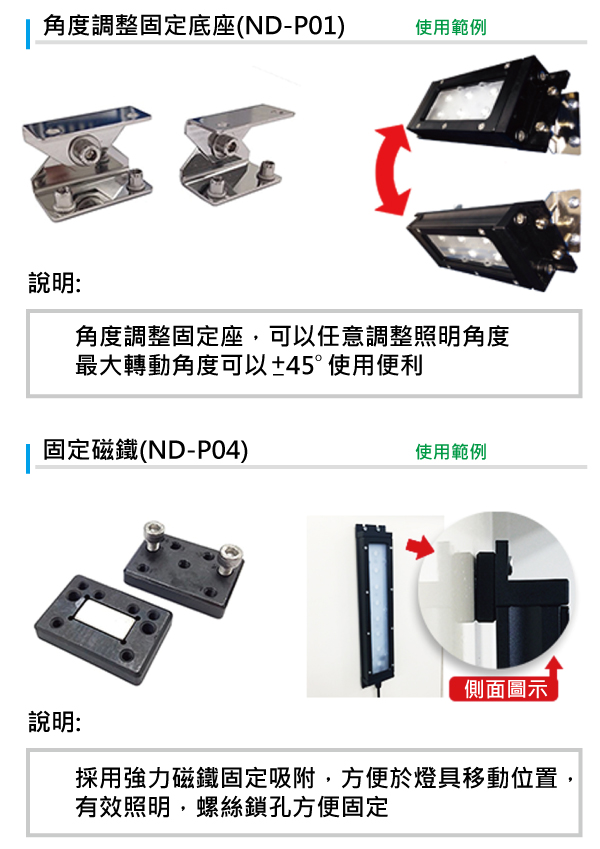

選用配件

角度調整底座   電線保護套


插壁式電源供應器(ND-PM243)   固定磁鐵(ND-P04)

• 認證:
• 輸入電壓、電流:AC100~240V,
50-60Hz,0.55A
• 輸出電壓、電流:DC24V.1A
• 外型尺寸:73(L) ×49(W) ×30(H)mm
• 電線長度:1.8m
• 適合機種:NLE-N / NLF / NLUP / NLUD
  /NLU/ NLT / NLT3 / NLF系列
• 輸出插頭形狀:DCΦ2.5mm
  共通式樣
• 外型尺寸:41L×28W×8H
• 磁鐵2個/組
• M5×8L 4支



使用實例
