高壓型切削液噴水頭

本公司的新產品,切削液噴水頭,噴射口方向可以任意固定位置, 能精確地瞄準。
在一般的使用情況下,也能對應冷卻液壓力(低、中、高) 即使最大的傾斜角度,流量也不會減少。
非常適合用於CNC綜合加工機、CNC車床與銑床、研磨機等 各種工作母機的切削,能提高加工效率及精密度,更能延長 刀具的壽命並有效降低營運成本。

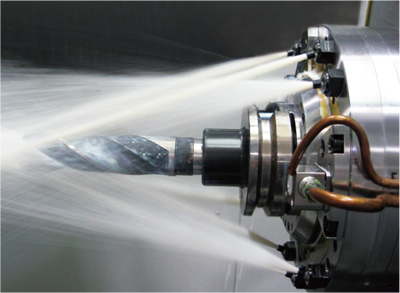

使用案例


螺紋式樣:
NNPT 管用錐形螺紋
NNM  公制螺紋

埋入式樣:
NND 噴水頭傾斜角度:±35°

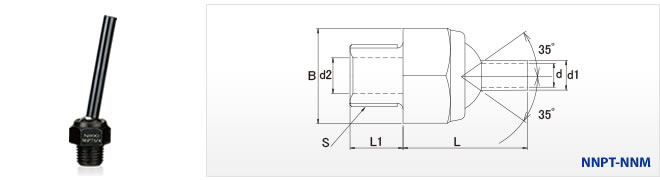

一般規格一覽表


規 格 主要尺寸(mm)
商品型號 d S螺紋 L 圖面 L1 d1 d2 B六角二面
NNPT 1/8-L 4 PT 1/8 20 10 6 6 17
40
60
NNPT 1/4-L 4 PT 1/4 20 10 6 6 17
40
60
NNPT 3/8-L 6 PT 3/8 30 13 8 10 24
50
70
NNPT 1/2-L 8 PT 1/2 40 18 10 12 32
60
80
NNM 10-L 4 M 10×1.25P 20 8.5 6 6 17
40
60
NNM 20-L 6 M 20×1.5 P 30 13 8 10 24
50
70
NNM 24-L 8 M 24×2.0 P 40 18 10 12 32
60
80
*耐壓:水壓20kgf/cm²

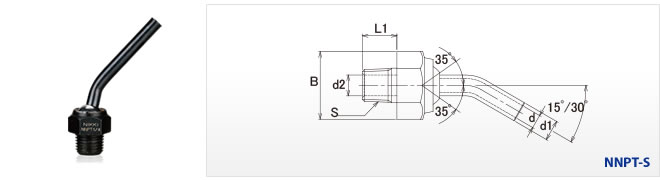

規 格 主要尺寸(mm)
商品型號 d S螺紋 L L1 d1 d2 B六角二面
NNPT 1/8-S 4 PT 1/8 角度15°/30° 10 6 6 17
NNPT 1/4-S 4 PT 1/4 10 6 6 17
NNPT 3/8-S 6 PT 3/8 13 8 10 24
*耐壓:水壓20kgf/cm²

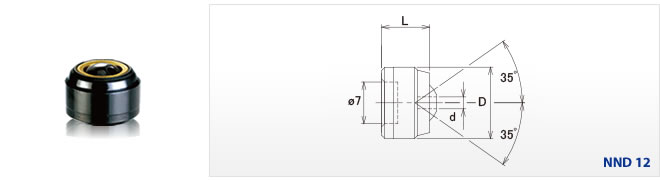

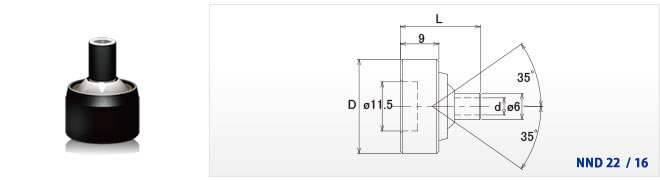

埋入式規格一覽表


規 格 主要尺寸(mm)
產品型號 D d L 圖面 備註
NND 12 12 2 8 本系列亦可提供不鏽鋼本體,
接單後生產,其他特殊規格請洽業務。
NND 16 16 4 21
NND 22 22 4 18.7



超高壓規格一覽表



規 格

主要尺寸(mm)

商品型號

d

S螺紋

L

圖面

L1

d1

d2

B六角二面

NNPT1/8H-L

4

PT 1/8"

20

10

6

6

17

40

60

NNPT1/4H-L

4

PT 1/4"

20

40

60

NNPT1/8H-S

4

PT 1/8"

degree15°/30°

NNPT1/4H-S

4

PT 1/4"

*耐壓:水壓100kgf/cm²



斜噴式規格一覽表



規 格

主要尺寸(mm)

商品型號

d

S螺紋

L

圖面

L1

d1

d2

B圓體二面

NNPT 1/8B-L

4

PT 1/8"

10

10

6

6

17

20

30

NNPT 1/4B-L

4

PT 1/4"

10

20

30

*耐壓:水壓20kgf/cm²
